生物体是由材料组成的，力学性能是材料的基本性能指标。不断提高力学性能使其更好地满足实际应用需求是天然与人造材料发展的共同目标，同时也是它们面临的共性难题。在长期的自然选择与进化过程中，天然生物材料的组织结构与力学性能均得到了持续优化，使得生物体实现了对其生存环境的最佳适应，甚至达到巧夺天工的效果。大自然不仅是天才的材料设计师，而且是人类的良师。从材料学与力学的角度揭示自然界中典型生物材料的组织结构以及赋予其优异性能的关键机理，提炼天然与人造材料共性的优化设计原则，能够为高性能人造材料的开发提供宝贵的启示。

　　近期，中国科学院金属研究所材料疲劳与断裂实验室刘增乾项目研究员和张哲峰研究员与美国加州大学伯克利分校、加州大学河滨分校、加州大学圣地亚哥分校、普渡大学等单位开展合作，在前期对多种典型生物材料的组织结构、力学性能与损伤机制系统研究的基础上，提炼出了若干天然与人造材料性能优化设计的共性原则，主要包括：梯度结构取向效应、原位结构再取向效应和多级“缝合”界面效应。他们揭示了以上设计原则的内在力学原理，并进一步提出了一系列新的力学理论，为新型高性能仿生材料的设计与研发提供了理论指导。

　　梯度结构取向效应：针对不同生物材料宏观外形与微观组织结构的取向变化，他们首次提出了新型材料组织结构取向梯度（Gradient Structural Orientation）的概念与设计原则，从材料力学的角度建立了梯度组织结构取向与刚度、强度、断裂韧性之间的系列定量关系，例如杨氏模量与取向角度之间具有如下定量关系：

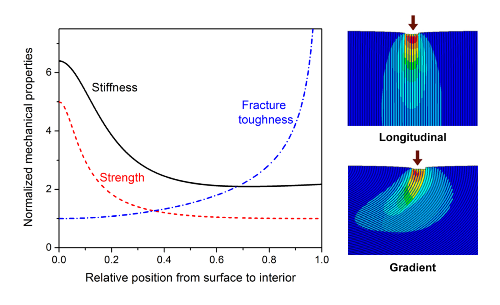

在此基础上，他们阐明了梯度结构取向效应实现性能优化的力学原理，提炼了改善材料抵抗接触损伤能力的仿生设计新思路。研究表明：随着微观组织结构取向逐渐偏离所受外力的方向，材料的刚度和强度从表面到内部逐渐降低，而断裂韧性随着裂纹越来越偏离其容易扩展的I型应力面而逐渐增大，从而达到了表面刚强而内部柔韧的效果，有效减轻了接触应力对材料造成的损伤，如图1所示。

　　原位结构再取向效应：针对天然生物材料的各向异性组织结构，他们首次提出了生物材料通过原位结构再取向（Adaptive Structural Reorientation）实现力学性能全面优化的策略与设计原则。研究发现：自然界中的木材、鱼鳞、骨骼等不同生物材料的微观组织结构在拉伸条件下逐渐偏向外力，而在压缩条件下逐渐偏离外力。这种结构再取向效应不仅有利于改善材料的变形能力，而且能够带来不同力学性能的全面同步提升。在拉伸条件下，增强相与应力轴之间夹角的减小有利于提高材料的刚度和强度，同时裂纹的扩展路径逐渐偏离其容易扩展的最大正应力平面，使得材料的断裂韧性得以同步增强；而在压缩条件下，增强相所受的轴向分应力随着取向逐渐偏离外力而降低，并且其所受的横向束缚作用随之增强，这不仅有利于提高材料抵抗微观局部失稳与整体结构失稳的力学稳定性，而且赋予材料优异的劈裂韧性。他们进一步建立了不同力学性能与结构再取向之间的定量关系，例如，材料的劈裂韧性与压缩应变之间具有如下定量关系：

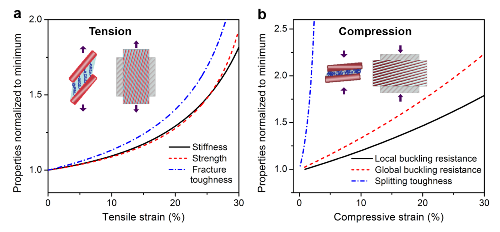

因此，生物材料可以利用原位结构再取向效应全面改善其在不同应力条件下的刚度、强度、力学稳定性与断裂韧性，从而克服这些性能在传统材料设计中常见的相互矛盾的制约关系，如图2所示。

　　多级“缝合”界面效应：针对颅骨、鱼鳞、穿山甲鳞片等不同生物材料中广泛存在的微观取向不断变化的锯齿形多级“缝合”界面结构（Hierarchical Suture Interface），他们从断裂力学的角度建立了评判裂纹与界面相互作用方式以及裂纹扩展路径的基本准则，首次提出多级“缝合”结构能够通过促进裂纹穿过界面而对界面起到增韧作用的新观点，并且揭示了“缝合”结构的微观几何形状和结构级数对界面韧性的影响与作用机理。研究发现：多级“缝合”结构能够促使裂纹与界面之间的夹角偏离其初始入射角度，并且提高裂纹沿界面扩展路径的复杂崎岖程度，从而显著降低驱使裂纹持续沿界面偏转的有效应力强度因子。例如：裂纹尖端促使裂纹穿过界面与沿界面偏转的有效应力强度因子之比为：

　　上述系列研究成果于近期发表在Advanced Functional Materials (doi: 10.1002/adfm.201908121)、Advanced Materials 31 (2019) 1901561、Acta Biomaterialia (doi: j.actbio.2019.11.034)、Acta Biomaterialia 86 (2019) 96、Journal of Biomechanics 96 (2019) 109336，以及Journal of the Mechanical Behavior of Biomedical Materials 91 (2019) 278等刊物，并且受邀撰写特约科普综述文章发表于《自然杂志》41 (2019) 313，同时利用上述生物力学原理设计研发了新型高性能仿生材料，相关成果发表于Advanced Materials (doi: 10.1002/adma.201904603)和ACS Applied Nano Materials 2 (2019) 1111。以上工作得到了国家自然科学基金项目的资助（资助号：51871216、51501190、51331007）。

相关论文链接：

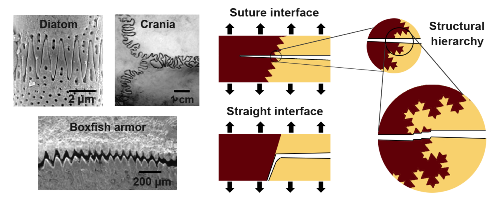

图3：不同生物材料中的锯齿形多级“缝合”界面结构及其通过阻碍裂纹沿界面偏转而对界面起到增韧作用

图4：具有不同锯齿尖锐程度的多级“缝合”结构界面的开裂倾向随结构级数的增加而逐渐降低
